LT-Ku07 RADAR DE ALERTA DE BAJA ALTITUD + LT-A2 TARGET INTELIGENTE LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Facultativo)
Introdução ao produto:
O radar de três coordenadas LT-Ku07 é um equipamento de vigilância e reconhecimento de baixa altitude, operando na banda Ku.O radar adota o sistema AESA (active phased array)Na dimensão de passo, a varredura de fase é utilizada para a varredura, enquanto na dimensão de azimute, a varredura mecânica é utilizada para a varredura para alcançar a cobertura de azimute de 360 °.Toda a máquina adota um projeto modular e em estado sólido para garantir a confiabilidade do equipamento.

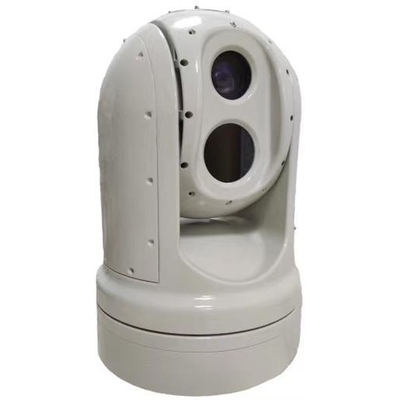

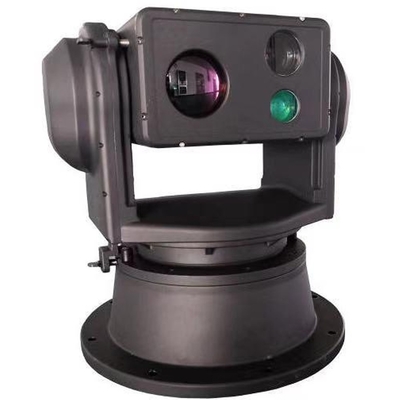

O LT-A2 tem a flexibilidade e a capacidade de manobra para atingir alvos a baixa altitude (UAVs, balões químicos, aves biônicas) em posições ilimitadas.rastreamento de bloqueio, detecção e alerta. Integrado com imagem térmica infravermelha não arrefecida, câmara de luz visível, medidor de alcance a laser e módulo de algoritmo inteligente,Pode realizar um trabalho de monitorização contínua sem tripulação dia e noiteAo mesmo tempo, adota a tecnologia de visão noturna de imagem térmica infravermelha, que tem boa ocultação, forte capacidade de penetrar a neblina e não é limitada por fontes de luz.Pode adaptar-se perfeitamente aos equipamentos terminais de bordo, tais como sistemas de radar ligados, sistemas de detecção de rádio e sistemas de interferência de frequência total.
Características do produto:
1Forte resistência à desordem ambiental.
2Com o dispositivo de ajuste de passo, pode ajustar o ângulo da antena, aplicável a uma variedade de diferentes condições geográficas.
3Resolveu o problema técnico de selecção de vários alvos para rastrear e reconhecer alvos num ambiente de ruído de fundo.
4Tecnologia de autofoco de reconhecimento inteligente de várias posições, pode ser alcançada através de uma variedade de métodos de foco e métodos de desencadeamento para alcançar foco rápido.
5O software de controlo do dispositivo front-end pode ser atualizado online através da rede, facilitando muito a manutenção futura.
6Função de posicionamento 3D, capaz de ampliar e clicar para centrar ao selecionar caixas, facilitando o funcionamento do dispositivo.
7"Realização do PTZ por volta do ponto de ensaio automático pode ser devolvida à posição zero definida pelo utilizador ou à posição de falha de alimentação, suporte à função de reinicialização remota.
8"A plataforma giratória universal de velocidade variável permite o controlo do ângulo cego em todas as direcções e o posicionamento de alta precisão.
9Profissional design da concha, bonita, leve, robusta, resistente a altas temperaturas, resistente à corrosão, à água e à chuva ácida.
10"Equipado com bloqueio de marcha, o veículo pode ser bloqueado durante o movimento rápido; ao mesmo tempo, pode ser equipado com uma base de montagem de flange estável e absorvente de choques,que reduz eficientemente as vibrações e protege a estabilidade do equipamento.
11Equipado com módulo de ligação automática inteligente, módulo de rastreamento automático, módulo de detecção automática e capaz de fornecer feedback sobre informações sobre alvos no ar.
| Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Pitch 1D Active Phased Array + Azimutal Mechanical Scanning |
| Faixa de frequência de funcionamento |
Banda Ku |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: 0°-45° |
| Velocidade da antena |
60°/s |
|
Faixa de detecção
(Pd=0).8,Pfa=10-6)
|
5 km ((σ=0,01m2) |
| Distância cega |
≤ 200 m |
| Resolução |
Resolução de alcance:10m |
| Resolução Azimuth:2.5° |
| Resolução de passo:7° |
| Precisão |
Precisão de alcance ≤ 4 m |
| Precisão do azimo ≤ 0,5° |
| Precisão de inclinação ≤ 0,5° |
| Precisão de velocidade≤1m/s |
| Velocidade radial alvo |
0.8m/s-40m/s |
| Capacidade de localização de alvos |
≥ 100 lotes |
| Transmissão de potência |
160 W |
| Tamanho do equipamento frontal |
Unidade principal:590mm*475mm*126mm |
| Peso |
27 kg ((Unidade principal) |
| Nome do parâmetro |
Valor do parâmetro |
| Resolução da luz visível |
2MP / 4MP / 8MP Opcional |
| Comprimento focal da lente visível |
300 mm |
| Resolução infravermelha |
384X256/640X512 Opcional |
| Comprimento focal da lente infravermelha |
30-150 mm; Zoom óptico 5x |
| Medição da distância a laser |
Comprimento de onda 1570 nm |
| Potência: 2 km (UAV de 0,3 m) |
| Frequência de operação:1 Hz |
| Estabilização de imagem óptica |
Giroscópio opcional de fibra óptica de alta precisão para manter uma imagem estável e trabalhar enquanto o veículo está em movimento |
| Precisão de posicionamento da plataforma giratória |
± 0.05 |
| Precisão de rastreamento do tocadiscos |
1mrad |
| Faixa de ângulo do giratório |
A posição horizontal 0-360° com rotação contínua infinita; |
| Inclinação ± 90° |
| Velocidade de movimento do tocadiscos |
Máximo horizontal 100°/S |
| Inclinação máxima 80°/S |
| Toda a máquina se adapta ao ambiente |
-40°C-+60°C, Cumprir padrões tais como impacto de vibração, compatibilidade com a bateria, molde de pulverização de sal, IP67 na cabine/IP66 para toda a máquina, etc |
| Consumo total de energia |
300 W |
| Fornecimento de energia |
DC48V, Equipado com uma fonte de alimentação estabilizada e à prova d'água de entrada larga AC220 ± 20% V |
| Interface externa |
1 × 10Base-T/100Base TX, interface RJ45, interface de alimentação, porta serial de controlo, etc. |
| Peso |
35 kg |
| Tamanho |
420 mm × 280 mm × 385 mm
(Configurações diferentes estão sujeitas às condições reais) |
