LT-FSP360 Arquivo de quatro lados em fase+ LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (facultativo)
Introdução ao produto:

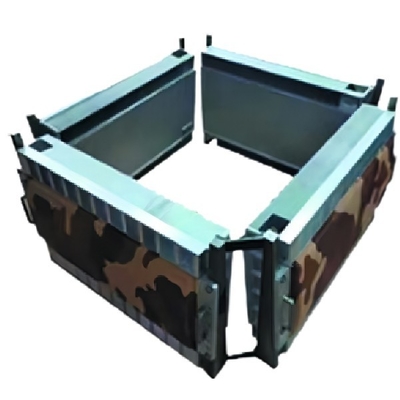

O radar de matriz faseada de quatro lados produzido pela nossa empresa adota o sistema AESA (Active Phased Array). A banda de frequência operacional está na banda X, com uma faixa de frequência de 9,0 GHz a 10,0 GHz.Múltiplas transformações estruturais podem ser concebidas de acordo com diferentes requisitos da tarefa, e taxas de dados mais elevadas podem ser alcançadas através da formação de vários tipos de matriz.

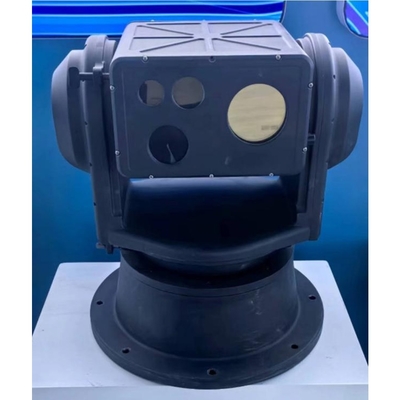

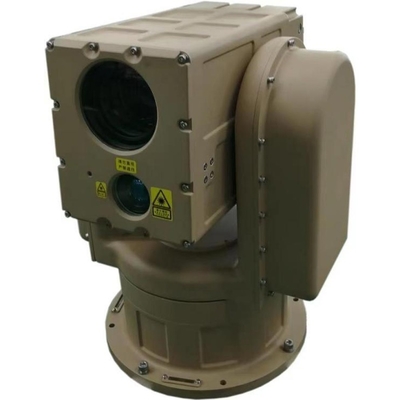

O LT-B3 tem a flexibilidade e a capacidade de manobra para atingir alvos a baixa altitude (UAVs, balões químicos, aves biônicas) em posições ilimitadas.rastreamento de bloqueio, detecção e alerta. Integrado com imagem térmica infravermelha não arrefecida, câmara de luz visível, medidor de alcance a laser e módulo de algoritmo inteligente,Pode realizar um trabalho de monitorização contínua sem tripulação dia e noiteAo mesmo tempo, adota a tecnologia de visão noturna de imagem térmica infravermelha, que tem boa ocultação, forte capacidade de penetrar a neblina e não é limitada por fontes de luz.Pode adaptar-se perfeitamente aos equipamentos terminais de bordo, tais como sistemas de radar ligados, sistemas de detecção de rádio e sistemas de interferência de frequência total.
Características do produto:
1Capacidade de aquisição de informações: rastreamento simultâneo de vários alvos, detecção em tempo real da velocidade, trajetória e posição espacial do alvo.
2, Forte capacidade anti-desordem: integração de uma variedade de algoritmos anti-desordem.
3, Capacidade de cobertura do espaço aéreo: a antena de matriz faseada ativa realiza a cobertura de todo o espaço aéreo.
4, Adaptabilidade ao ambiente: Os dispositivos são de tamanho pequeno, de peso leve e todos em estado sólido, com alta estabilidade e confiabilidade.
5, tecnologia de foco automático de reconhecimento inteligente de várias posições, pode ser obtida através de uma variedade de métodos de foco e métodos de acionamento para alcançar foco rápido.
6O software de controlo do dispositivo front-end pode ser atualizado online através da rede, facilitando muito a futura manutenção.
7, função de posicionamento 3D, capaz de ampliar e clicar para o centro ao selecionar caixas, facilitando o funcionamento do dispositivo.
8, Realimentação do volante O autoteste PTZ pode ser devolvido à posição zero definida pelo utilizador ou à posição de falha de alimentação, suporte à função de reinicialização remota.
9, A plataforma giratória universal de velocidade variável permite monitorizar o ângulo cego em todas as direcções e posicionar com alta precisão.
10, Profissional design da concha, bonita, leve, resistente, resistente a altas temperaturas, resistente à corrosão, à água e à chuva ácida.
11, equipado com bloqueio de marcha, o veículo pode ser bloqueado durante o movimento rápido; ao mesmo tempo, pode ser equipado com uma base de montagem de flange estável e absorvente de choques,que reduz eficientemente as vibrações e protege a estabilidade do equipamento.
12, Equipado com módulo de ligação automática inteligente, módulo de rastreamento automático, módulo de detecção automática e capaz de fornecer feedback sobre informações sobre alvos no ar.
| Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Arquivo de fase ativa bidimensional, Estrutura de Arquivo de quatro lados |
| Faixa de frequência de funcionamento |
Banda X |
| Faixa de varredura |
Azimote: 360° |
| Inclinação: -10°-20° |
| Distância:0.24km-26km |
| Azimote de varredura elétrica: ± 50° |
| Percussão de digitalização elétrica: ± 15 ° |
| Distância de detecção ((Pd=0).8,Pfa=10-6) |
Distância de detecção até ao veículo ≥ 25 km |
| Distância de detecção até pessoas ≥ 11,5 km |
| Alcance de detecção para o UAV ≥ 6 km |
| Distância cega |
240m |
| Resolução |
Resolução de alcance:10m |
| Resolução do azimo: 5° (normal) |
| Resolução de passo:8° ((Normal) |
| Precisão |
Precisão de alcance: 5 m |
| Precisão de azimote:00,4° |
| Precisão de passo:00,6° |
| Precisão de velocidade:1m |
| Velocidade radial alvo |
0.8m/s-20m/s |
| Capacidade de localização de alvos |
Número de pontos processados ≥ 150 lotes |
| Transmissão de potência |
224w |
| Tamanho do equipamento |
≤ 680 mm*400 mm*205,6 mm |
| Peso |
≤ 28 kg (matriz unilateral) |
| Nome do parâmetro |
Valor do parâmetro |
| Resolução da luz visível |
2MP / 4MP / 8MP Opcional |
| Comprimento focal da lente visível |
500 mm |
| Resolução infravermelha |
384X256/640X512 /1280X1024 Opcional |
| Comprimento focal da lente infravermelha |
30-180 mm; Zoom óptico 6x |
| Medição da distância a laser |
Comprimento de onda 1570 nm |
| Potência: 3 km (UAV de 0,3 m) |
| Frequência de operação:1 Hz |
| Estabilização de imagem óptica |
Giroscópio opcional de fibra óptica de alta precisão para manter uma imagem estável e trabalhar enquanto o veículo está em movimento |
| Precisão de posicionamento da plataforma giratória |
± 0.01 |
| Precisão de rastreamento do tocadiscos |
1mrad |
| Faixa de ângulo do giratório |
A posição horizontal 0-360° com rotação contínua infinita; |
| Tonel ± 90 |
| Velocidade de movimento do tocadiscos |
Máximo horizontal 100°/S |
| Inclinação máxima 80°/S |
| Toda a máquina se adapta ao ambiente |
-40°C-+60°C, Cumprir padrões tais como impacto de vibração, compatibilidade com a bateria, molde de pulverização de sal, IP67 na cabine/IP66 para toda a máquina, etc |
| Consumo total de energia |
300 W |
| Fornecimento de energia |
DC48V, Equipado com uma fonte de alimentação estabilizada e à prova d'água de entrada larga AC220 ± 20% V |
| Interface externa |
1 × 10Base-T/100Base TX, interface RJ45, interface de alimentação, porta serial de controlo, etc. |
| Peso |
45 kg |
| Tamanho |
420 mm × 280 mm × 385 mm
(Configurações diferentes estão sujeitas às condições reais) |
