LT-X07 RADAR DE ALERTA DE BAJA ALTITUD + LT-C4 TARGET INTELIGENTE LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Facultativo)
Introdução ao produto:

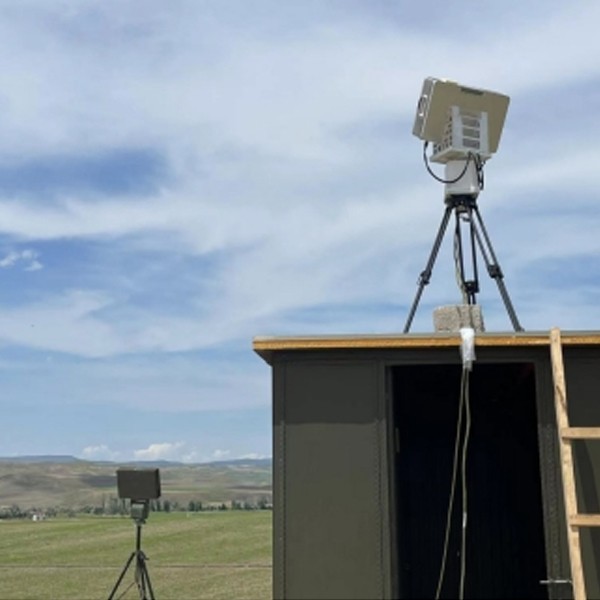

O radar LT-X07 é um equipamento de vigilância e reconhecimento de baixa altitude que opera na banda X. O radar detecta e localiza alvos terrestres em movimento, helicópteros de baixa altitude,Drones e alvos marítimosO sistema de radar de segurança de baixa altitude pode detectar e extrair informações sobre alvos em ambientes complexos com grande confusão no solo, fornecendo suporte de informações para o pessoal de combate.

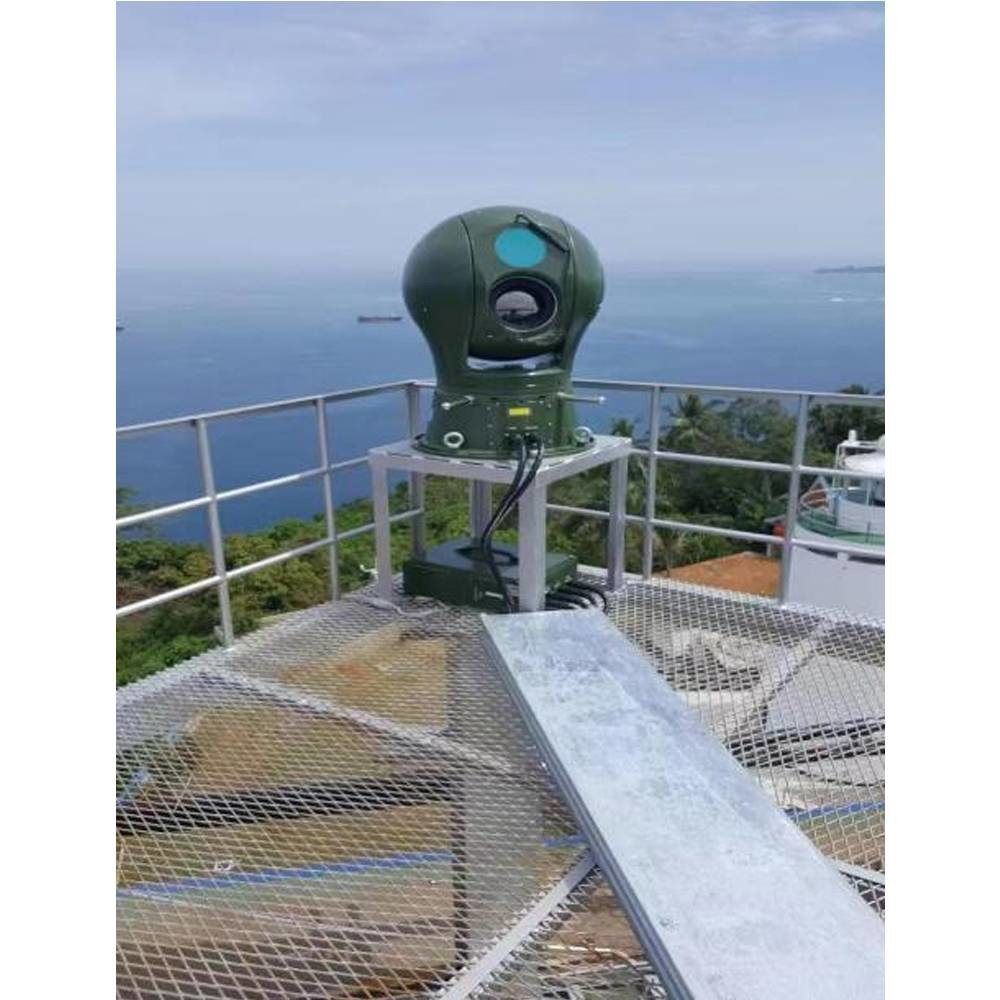

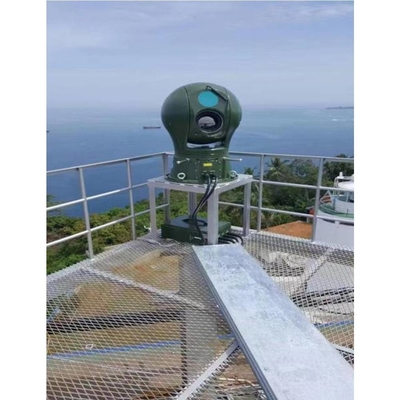

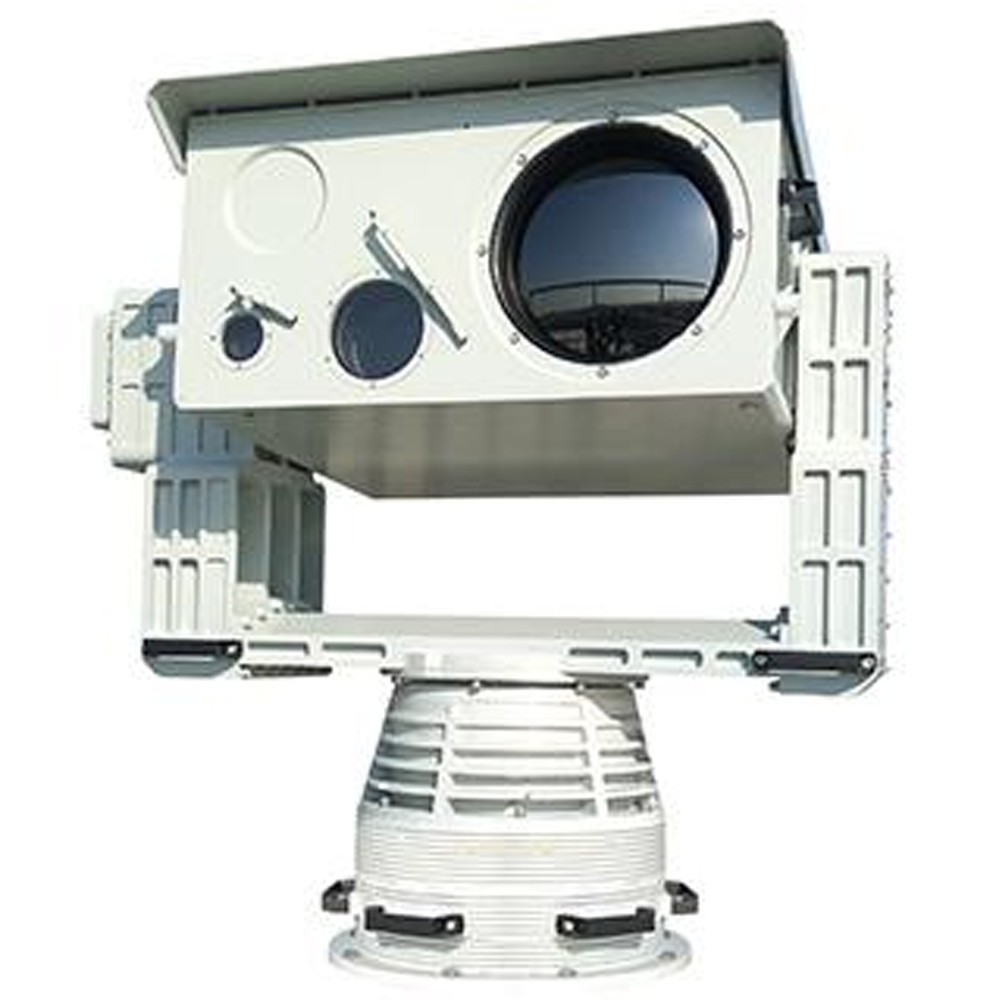

O LT-C4 tem a flexibilidade e a capacidade de manobra para atingir alvos voadores a baixa altitude (UAVs, balões químicos, aves biônicas) ou barcos não tripulados na superfície do mar,navios que movem alvos de posições ilimitadas. 360° de campo completo em tempo real, rastreamento de bloqueio, detecção e aviso. Integrado com imagem térmica infravermelha não arrefecida, câmara de luz visível, medidor de alcance a laser e módulo de algoritmo inteligente,Pode realizar um trabalho de monitorização contínua sem tripulação dia e noiteAo mesmo tempo, adota a tecnologia de visão noturna de imagem térmica infravermelha, que tem boa ocultação, forte capacidade de penetrar a neblina e não é limitada por fontes de luz.Pode adaptar-se perfeitamente aos equipamentos terminais de bordo, tais como sistemas de radar ligados, sistemas de detecção de rádio e sistemas de interferência de frequência total.
Características do produto:
1, forte resistência à desordem ambiental.
2Forte capacidade de detecção de alvos baixos, pequenos e lentos.
3, com dispositivo de ajuste de passo, aplicável a uma variedade de condições geográficas diferentes.
4Resolve as dificuldades técnicas de rastreamento e reconhecimento de vários alvos no ambiente ruidoso de fundo.
5, Sistema de imagem de luz visível de alta definição de alta ampliação, com uma longa distância de observação.
6O mecanismo de ajuste fino elétrico remoto do eixo óptico do laser pode completar o ajuste do alinhamento do laser sem desmontar a máquina.
7A imagem térmica passiva tem uma boa ocultação e não é facilmente detectada.
8, Adoptando a tecnologia de imagem térmica de zoom contínuo, a imagem é clara e a distância de detecção é longa,adequado para pesquisa de alvos de grande campo de visão e observação a longa distância dos detalhes do alvo.
9, Placa giratória de alta precisão, alto nível de resistência ao vento, alta precisão de posicionamento, velocidade de resposta rápida, operação suave, alcançando monitoramento de ângulo cego em todos os sentidos.
10O sistema de controlo de temperatura inteligente integrado garante que a electrónica no interior da máquina funcione corretamente durante todo o dia, durante todo o ano.
11, toda a máquina é reforçada com uma casca de design profissional, que é bonita, leve e resistente.impermeabilização, e chuva ácida.
12, equipado com bloqueio de marcha, o veículo pode ser bloqueado durante o movimento rápido; ao mesmo tempo, pode ser equipado com uma base de montagem de flange estável e absorvente de choques,que reduz eficientemente as vibrações e protege a estabilidade do equipamento.
13, Equipado com módulo de ligação automática inteligente, módulo de rastreamento automático, módulo de detecção automática e capaz de fornecer feedback sobre informações sobre alvos no ar.
| Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Pitch 1D Active Phased Array + Azimutal Mechanical Scanning |
| Faixa de frequência de funcionamento |
Banda X |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: −10°-40° ((Valor de projeto do intervalo de digitalização elétrica ± 60°) |
| Velocidade da antena |
12 rpm/15 rpm |
| Distância de detecção ((Pd=0).8,Pfa=10-6) |
≥ 5 km ((RCS=0,01m)2) |
| ≥ 10 km ((RCS=0,1m)2) |
| ≥ 12 km ((RCS=1m)2) |
| Distância cega |
180m |
| Resolução |
Resolução de alcance:10m |
| Resolução do azimo:3° |
| Resolução de passo:7° |
| Precisão |
Precisão de alcance≤5m |
| Precisão do azimo ≤ 0,5° |
| Precisão de inclinação≤0,5° |
| Precisão de velocidade≤0,4m/s |
| Velocidade radial alvo |
1m/s-80m/s |
| Capacidade de localização de alvos |
≥ 200 lotes |
| Transmissão de potência |
160 W |
| Tamanho do equipamento frontal |
700 mm*385 mm*160 mm |
| Peso |
≤ 30 kg+22 kg ((Equipamento de ponta de radar + Servo Turntable) |
| Nome do parâmetro |
Valor do parâmetro |
| Resolução da luz visível |
2MP / 4MP / 8MP Opcional |
| Comprimento focal da lente visível |
700 mm |
| Resolução infravermelha |
384X256/640X512 /1280X1024 Opcional |
| Comprimento focal da lente infravermelha |
20-240 mm; 12x Zoom óptico |
| Medição da distância a laser |
Comprimento de onda 1570 nm |
| Potência: 4 km (UAV de 0,3 m) |
| Frequência de operação:1 Hz |
| Estabilização de imagem óptica |
Giroscópio opcional de fibra óptica de alta precisão para manter uma imagem estável e trabalhar enquanto o veículo está em movimento |
| Precisão de posicionamento da plataforma giratória |
± 0.01 |
| Precisão de rastreamento do tocadiscos |
1mrad |
| Faixa de ângulo do giratório |
A posição horizontal 0-360° com rotação contínua infinita; |
| Tonel ± 90 |
| Velocidade de movimento do tocadiscos |
Máximo horizontal de 120°/S |
| Inclinação máxima 100°/S |
| Toda a máquina se adapta ao ambiente |
-40°C-+60°C, Cumprir padrões tais como impacto de vibração, compatibilidade com a bateria, molde de pulverização de sal, IP67 na cabine/IP66 para toda a máquina, etc. |
| Consumo total de energia |
500 W |
| Fornecimento de energia |
DC48V, Equipado com uma fonte de alimentação estabilizada e à prova d'água de entrada larga AC220 ± 20% V |
| Interface externa |
1 × 10Base-T/100Base TX, interface RJ45, interface de alimentação, porta serial de controlo, etc. |
