LT-Ku07A RADAR DE AVISO DE BAJA ALTEZA + LT-D6 TARGET INTELIGENTE LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (facultativo)
Introdução ao produto:
O LT-Ku07A é um radar tridimensional de matriz de três coordenadas em fase, um equipamento de vigilância e reconhecimento de baixa altitude, operando na banda Ku.Este radar adota o sistema AESA (Active Phased Array)Na dimensão de elevação, a varredura de fase é utilizada para a varredura, enquanto na dimensão de azimute, a varredura mecânica é utilizada para a varredura para alcançar a cobertura de azimute de 360 °.Toda a máquina adota um projeto modular e em estado sólido para garantir a confiabilidade do equipamento.

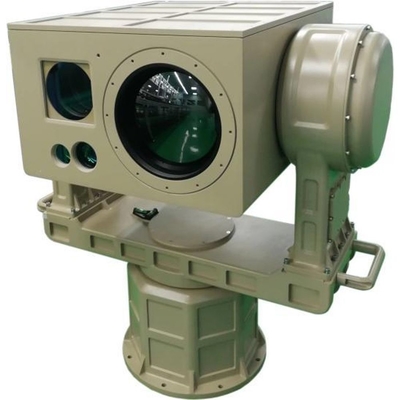

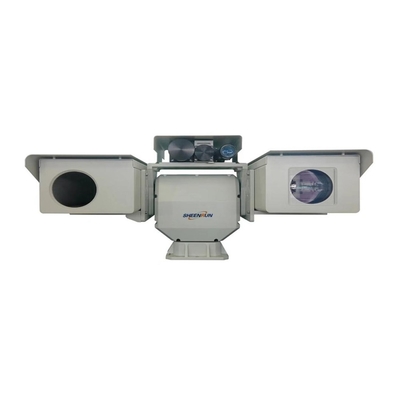

O LT-D6 tem a flexibilidade e a capacidade de manobra para atingir alvos voadores a baixa altitude (drones, balões químicos, aves biónicas) ou barcos não tripulados na superfície do mar,navios que movem alvos de posições ilimitadas. 360 ° de campo completo em tempo real, rastreamento de bloqueio, detecção e aviso.Medidor de alcance a laser e módulo de algoritmo inteligente, pode realizar trabalhos de monitorização contínua não tripulados dia e noite.forte capacidade de penetrar a neblina, não é limitado por fontes luminosas e pode adaptar-se perfeitamente aos equipamentos terminais de bordo, tais como sistemas de radar ligados, sistemas de detecção de rádio e sistemas de interferência de frequência total.
Características do produto:
1Forte resistência à desordem ambiental.
2Com um dispositivo de ajuste de passo, pode ajustar o ângulo da antena, aplicável a uma variedade de diferentes condições geográficas.
3Resolve as dificuldades técnicas de rastrear e reconhecer vários alvos no ambiente ruidoso de fundo.
4"Sistema de imagem de luz visível de alta definição de alta ampliação, com uma longa distância de observação.
5"O mecanismo de ajuste fino elétrico remoto do eixo óptico do laser pode completar o ajuste do alinhamento do laser sem desmontar a máquina.
6"A imagem térmica passiva tem boa ocultação e não é facilmente detectada.
7Adotando a tecnologia de imagem térmica zoom contínuo, a imagem é clara e a distância de detecção é longa,adequado para pesquisa de alvos de grande campo de visão e observação a longa distância dos detalhes do alvo.
8"Tornador de alta precisão, alto nível de resistência ao vento, alta precisão de posicionamento, velocidade de resposta rápida, operação suave, alcançando o monitoramento de ângulo cego em todos os sentidos.
9O sistema de controlo de temperatura inteligente integrado garante que a electrónica dentro da máquina funcione corretamente durante todo o dia, durante todo o ano.
10Toda a máquina é reforçada com um revestimento profissional, que é bonito, leve e resistente a ventos fortes, altas e baixas temperaturas, corrosão,impermeabilização, e chuva ácida.
11"Equipado com bloqueio de marcha, o veículo pode ser bloqueado durante o movimento rápido; ao mesmo tempo, pode ser equipado com uma base de montagem de flange estável e absorvente de choques,que reduz eficientemente as vibrações e protege a estabilidade do equipamento.
12Equipado com módulo de ligação automática inteligente, módulo de rastreamento automático, módulo de detecção automática e capaz de fornecer feedback sobre informações sobre alvos no ar.
|
Nome do parâmetro
|
Valor do parâmetro |
| Sistema de radar |
Análise mecânica de azimote, Análise de pulso único de fase de passo, matriz de fase ativa |
| Faixa de frequência de funcionamento |
Banda Ku |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: 0°-40° |
| Velocidade da antena |
≤ 6 s |
| Distância de detecção ((Pd=0).8,Pfa=10-6) |
≥ 5,5 km ((RCS):0.01m2Probabilidade de alarme falso 10- QuatroProbabilidade de detecção 0,8) |
| Distância cega |
≤ 200 m |
| Resolução |
Resolução de alcance:≤10m |
| Resolução do azimote:≤3° |
| Resolução do tom:≤ 6° |
| Velocidade mínima detectável:≤ 0,5 m/s |
| Precisão |
Precisão de alcance: ≤ 5 m |
| Precisão do azimote:≤ 0,5° |
| Precisão de passo:0.5° |
| Precisão de velocidade:≤ 0,1 m/s (Modo de rastreamento) |
| Velocidade radial alvo |
0.8m/s-40m/s |
| Capacidade de localização de alvos |
≥ 200 lotes |
| Transmissão de potência |
160 W |
| Tamanho do equipamento frontal |
≤ 620 mm*230 mm*330 mm |
| Peso |
55 kg |
| Nome do parâmetro |
Valor do parâmetro |
| Resolução da luz visível |
2MP / 4MP / 8MP Opcional |
| Comprimento focal da lente visível |
800 mm ou 900 mm |
| Resolução infravermelha de refrigeração |
640X512 |
| Lâmina focal da lente infravermelha de refrigeração |
30-30-630 mm; zoom óptico 20x ou 35-750 mm; zoom óptico 20x |
| Medição da distância a laser |
Comprimento de onda 1570 nm |
| Potência: 5 km (UAV) |
| Frequência de operação:1 Hz |
| Estabilização de imagem óptica |
Giroscópio opcional de fibra óptica de alta precisão para manter uma imagem estável e trabalhar enquanto o veículo está em movimento |
| Precisão de posicionamento da plataforma giratória |
± 0.01 |
| Precisão de rastreamento do tocadiscos |
1mrad |
| Faixa de ângulo do giratório |
A posição horizontal 0-360° com rotação contínua infinita; |
| Tonel ± 90 |
| Velocidade de movimento do tocadiscos |
Máximo horizontal de 120°/S |
| Inclinação máxima 100°/S |
| Toda a máquina se adapta ao ambiente |
-40°C-+60°C, Cumprir padrões tais como impacto de vibração, compatibilidade com a bateria, molde de pulverização de sal, IP67 na cabine/IP66 para toda a máquina, etc |
| Consumo total de energia |
500 W |
| Fornecimento de energia |
DC48V, Equipado com uma fonte de alimentação estabilizada e à prova d'água de entrada larga AC220 ± 20% V |
| Interface externa |
1 × 10Base-T/100Base TX, interface RJ45, interface de alimentação, porta serial de controlo, etc. |
| Peso |
85 kg |
| Tamanho |
620 mm × 420 mm × 710 mm ou 600 mm × 600 mm × 945 mm |
