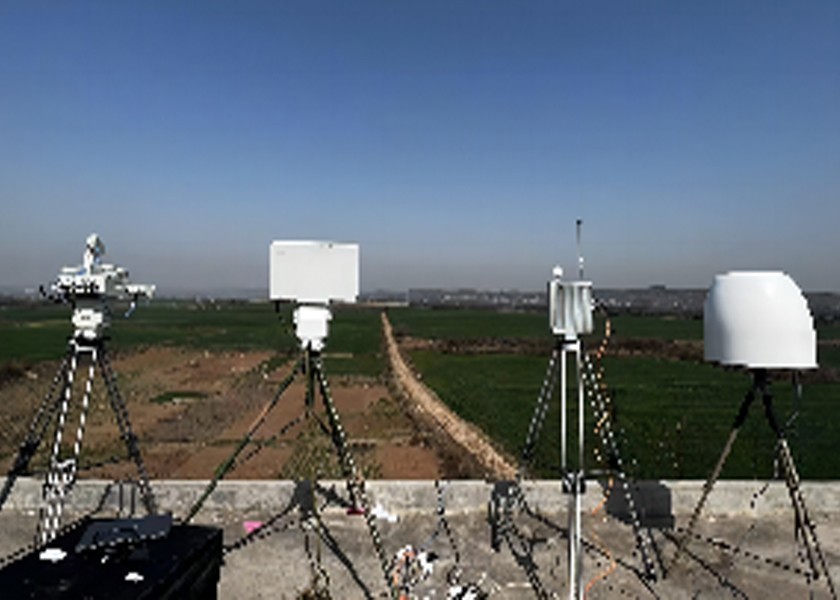

LT-Ku07A Radar de alerta de baixa altitude + Equipamento de integração de contramedidas de posicionamento de UAV da série LT-UDA (opcional)
Introdução ao produto:
O LT-Ku7A é um radar tridimensional de três coordenadas em fase de baixa altitude, de vigilância e reconhecimento, operando na banda Ku.Este radar adota o sistema AESA (Active Phased Array)Na dimensão de elevação, a varredura de fase é utilizada para a varredura, enquanto na dimensão de azimute, a varredura mecânica é utilizada para a varredura para alcançar a cobertura de azimute de 360 °.Toda a máquina adota um projeto modular e em estado sólido para garantir a confiabilidade do equipamento.
O equipamento de contramedidas de localização e orientação de UAV é um sistema integrado de detecção e alerta de UAV, reconhecimento de alvos, localização, posicionamento, eliminação de interferências,e controloPode ser equipado com componentes de bordo, componentes de instalação fixa e componentes de implantação temporária, tornando-o flexível e adequado para aplicações em vários cenários.
Características do produto:
1, forte resistência à desordem ambiental.
2, com um dispositivo de ajuste de passo, pode ajustar o ângulo da antena, aplicável a uma variedade de diferentes condições geográficas.
3Resolve as dificuldades técnicas de rastreamento e reconhecimento de vários alvos no ambiente ruidoso de fundo.
4Detecção e posicionamento: Utilizando detecção de espectro passivo e passivo, a frequência de detecção é de 20 MHz a 6 GHz.As antenas de localização e direção de múltiplos conjuntos são usadas para receber sinais sem fio de drones na área de detecçãoUsando tecnologia de análise de protocolo sem fio, o sistema detecta e identifica automaticamente as informações de coordenadas de latitude e longitude, altitude, velocidade, direção,e modelo de drones comumente utilizados Código SN, ponto de descolagem e outras informações.
5, Eliminação de interferências: adoção de tecnologia de varredura de frequência digital de alta velocidade, através de meios de interferência eletromagnética para alcançar a interferência da navegação de UAV, controle remoto,sinais de comunicação de transmissão de imagem, de modo a forçar o UAV a regressar ao voo ou à aterragem e a conseguir a interferência precisa com o UAV designado,mas também pode ser configurado com diferentes formas de antena de acordo com ambientes de aplicação e requisitos, para atingir o desempenho mais económico e melhor para satisfazer os requisitos da cobertura regional.
6, Plataforma de controlo: baseada na arquitetura SOA, fornecendo páginas web com múltiplos métodos de acesso, tais como aplicações,Pode permitir o controlo de acesso e gestão de mais de 20 conjuntos de dispositivos de detecção e contramedidas de UAV, e apoiar a futura expansão para outros sistemas ou dispositivos de contramedidas de UAV, incluindo radar, optoeletrônica, engano, etc.
| Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Análise mecânica de azimote, Análise de pulso único de fase de passo, matriz de fase ativa |
| Faixa de frequência de funcionamento |
Banda Ku |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: 0°-40° |
| Velocidade da antena |
≤ 6 s |
|
Faixa de detecção
(Pd=0).8,Pfa=10-6)
|
≥ 5,5 km ((RCS):0.01m2Probabilidade de alarme falso 10- QuatroProbabilidade de detecção 0,8) |
| Distância cega |
≤ 200 m |
| Resolução |
Resolução de alcance:≤10m |
| Resolução do azimote:≤3° |
| Resolução do tom:≤ 6° |
| Velocidade mínima detectável:≤ 0,5 m/s |
| Precisão |
Precisão de alcance: ≤ 5 m |
| Precisão do azimote:≤ 0,5° |
| Precisão de passo:0.5° |
| Precisão de velocidade:≤ 0,1 m/s (Modo de rastreamento) |
| Velocidade radial alvo |
0.8m/s-40m/s |
| Capacidade de localização de alvos |
≥ 200 lotes |
| Transmissão de potência |
160 W |
| Tamanho do equipamento frontal |
≤ 620 mm*230 mm*330 mm |
| Peso |
55 kg |
| Nome do parâmetro |
Valor do parâmetro |
| Equipamento de detecção |
Faixa de frequência de detecção |
30 MHz-6 GHz |
| Banda de Foco: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (opcional) |
| Método de detecção |
Detecção automática por rádio passivo, recepção de sinal passivo |
| Distância de detecção |
5 a 10 km (Range Varies by Model, UAV Transmit Power >0.1W) |
| Faixa de detecção |
Detecção omnidireccional |
| Número de detecções de alvos |
Detecção simultânea de mais de 60 UAVs |
| Precisão |
Precisão de detecção de direcção ≤ 3° ((RMS) |
| Precisão de posicionamento≤10 metros |
| Equipamento de contador |
Modo Contador |
Supressão de interferências de rádio |
| Contra-alvo |
Transmissão de imagem de UAV, ligações de controlo de voo, sinais de navegação |
| Banda de contra-frequência |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (opcional) |
| Distância de contador |
Configuração omnidirecional ou direcional opcional |
| Contador de distância |
Direccional: 3-5 km (Rango de contador varia de acordo com o modelo) |
| Omnidireccional: 1,5-2 km (Rango de contador varia de acordo com o modelo) |
| Integração do sistema |
Tamanho |
Equipamento de detecção:450 mm*400 mm |
| Equipamento de contador: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo de energia |
Detecção ligada:55W |
| Interferência ligada:960W |
| Protecção de entrada |
IP67 |
