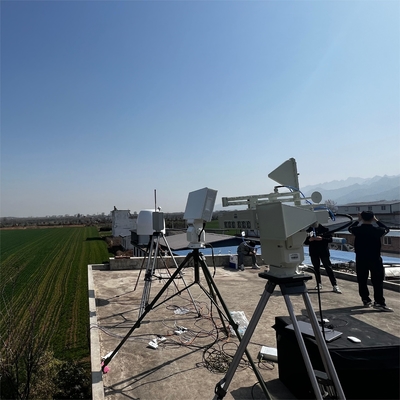

Radar de alerta de baixa altitude LT-X07A + Equipamento de integração de contramedidas de posicionamento de UAV da série LT-UDA (facultativo)
Introdução ao produto:
O radar LT-X07A é um equipamento de vigilância e reconhecimento de baixa altitude que procura e rastreia alvos terrestres em movimento, helicópteros de baixa altitude, mísseis, UAVs e alvos de superfície marítima,e pode realizar classificação e reconhecimento preliminaresO LT-X07Aradar adota um sistema de radar de matriz fase activa com dimensão de elevação e escaneamento mecânico de azimute, medição de ângulo de pulso único de pitch,adequado para cobertura de fullazimuth por radar únicoO sistema de radar de segurança de baixa altitude pode detectar e extrair informações sobre alvos em ambientes complexos com grande confusão no solo, fornecendo apoio de informações para o pessoal de combate.
O equipamento de contramedidas de localização e orientação de UAV é um sistema integrado de detecção e alerta de UAV, reconhecimento de alvos, localização, posicionamento, eliminação de interferências,e controloPode ser equipado com componentes de bordo, componentes de instalação fixa e componentes de implantação temporária, tornando-o flexível e adequado para aplicações em vários cenários.
Características do produto:
1Forte resistência à desordem ambiental.
2Forte capacidade de detectar alvos pequenos e lentos.
3Com um dispositivo de ajuste de passo, pode ajustar o ângulo da antena, aplicável a uma variedade de diferentes condições geográficas.
4Resolve as dificuldades técnicas de rastrear e reconhecer vários alvos no ambiente ruidoso de fundo.
5Detecção e posicionamento: Utilizando a detecção de espectro passivo e passivo, a frequência de detecção é de 20 MHz a 6 GHz.As antenas de localização e direção de múltiplos conjuntos são usadas para receber sinais sem fio de drones na área de detecçãoUsando tecnologia de análise de protocolo sem fio, o sistema detecta e identifica automaticamente as informações de coordenadas de latitude e longitude, altitude, velocidade, direção,e modelo de drones comumente utilizados Código SN, ponto de descolagem e outras informações.
6Eliminação de interferências: adoção de tecnologia de varredura de frequência digital de alta velocidade, através de meios de interferência eletromagnética para alcançar a interferência da navegação de UAV, controle remoto,sinais de comunicação de transmissão de imagem, de modo a forçar o UAV a regressar ao voo ou à aterragem e a conseguir a interferência precisa com o UAV designado,mas também pode ser configurado com diferentes formas de antena de acordo com ambientes de aplicação e requisitos, para atingir o desempenho mais económico e melhor para satisfazer os requisitos da cobertura regional.
7,Plataforma de controlo: baseada na arquitetura SOA, fornecendo páginas web com múltiplos métodos de acesso, tais como aplicações,Pode permitir o controlo de acesso e gestão de mais de 20 conjuntos de dispositivos de detecção e contramedidas de UAV, e apoiar a futura expansão para outros sistemas ou dispositivos de contramedidas de UAV, incluindo radar, optoeletrônica, engano, etc.
| Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Pitch 1D Active Phased Array + Azimutal Mechanical Scanning |
| Faixa de frequência de funcionamento |
Banda X |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: 0°-60° |
| Velocidade da antena |
Máximo de 90 °/s |
|
Faixa de detecção
(Pd=0).8,Pfa=10-6)
|
RCS=0,01m27 km |
| Distância cega |
240m |
| Resolução |
Resolução de alcance:15m |
| Resolução do azimo:3° |
| Resolução de passo:6° |
| Precisão |
Precisão de alcance≤10m |
| Precisão do azimo ≤ 0,5° |
| Precisão de inclinação≤0,6° |
| Velocidade radial alvo |
10 a 1000 m/s |
| Capacidade de localização de alvos |
≥ 200 lotes |
| Transmissão de potência |
320w |
| Tamanho do equipamento frontal |
≤ 610 mm*650 mm*120 mm |
| Peso |
≤ 25 kg+15 kg ((Radar Equipamento frontal + Servo Turntable) |
| Nome do parâmetro |
Valor do parâmetro |
| Equipamento de detecção |
Faixa de frequência de detecção |
30 MHz-6 GHz |
| Banda de Foco: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (opcional) |
| Método de detecção |
Detecção automática por rádio passivo, recepção de sinal passivo |
| Distância de detecção |
5 a 10 km (Range Varies by Model, UAV Transmit Power >0.1W) |
| Faixa de detecção |
Detecção omnidireccional |
| Número de detecções de alvos |
Detecção simultânea de mais de 60 UAVs |
| Precisão |
Precisão de detecção de direcção ≤ 3° ((RMS) |
| Precisão de posicionamento≤10 metros |
| Equipamento de contador |
Modo Contador |
Supressão de interferências de rádio |
| Contra-alvo |
Transmissão de imagem de UAV, ligações de controlo de voo, sinais de navegação |
| Banda de contra-frequência |
20-6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (opcional) |
| Distância de contador |
Configuração omnidirecional ou direcional opcional |
| Contador de distância |
Direccional: 3-5 km (Rango de contador varia de acordo com o modelo) |
| Omnidireccional: 1,5-2 km (Rango de contador varia de acordo com o modelo) |
| Integração do sistema |
Tamanho |
Equipamento de detecção:450 mm*400 mm |
| Equipamento de contador: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo de energia |
Detecção ligada:55W |
| Interferência ligada:960W |
| Protecção de entrada |
IP67 |
