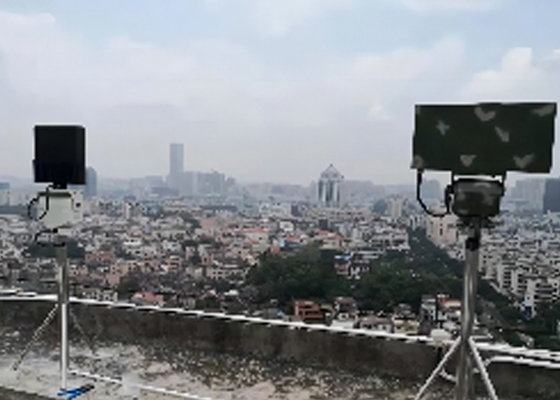

Radar de alerta de baixa altitude LT-Ku07+ LT-RFS30+ Equipamento de detecção e posicionamento de UAV (opcional)
Introdução ao produto:
O radar LT-Ku07 é um equipamento de vigilância e reconhecimento de baixa altitude.Operando na banda KuO radar adota o sistema AESA (active phased array)Na dimensão de passo, a varredura de fase é utilizada para a varredura, enquanto na dimensão de azimote, a varredura mecânica é utilizada para a varredura para obter uma cobertura de azimote de 360.Toda a máquina adota um projecto modular e em estado sólido para garantir a fiabilidade do equipamento.
O equipamento de identificação e posicionamento de UAV é utilizado principalmente para detectar e identificar todos os tipos de sinais de rádio de controle remoto e transmissão de imagem de UAV e para medir a direção e a posição.Ele consegue o rastreamento e marcação de trajetórias de UAV, facilita ao operador a monitorização da situação dos UAV na área protegida e, ao mesmo tempo, tem capacidade de reconhecimento e alerta precoce, identificação precisa,listas em preto e branco, a identificação entre amigo ou inimigo no programa de tecnologia de controle de precisão UAV, e alerta precoce e alarme.
Características do produto:
1, forte resistência à desordem ambiental.
2, com o dispositivo de ajuste de inclinação, pode ajustar o ângulo da antena, aplicável a uma variedade de diferentes condições geográficas.
3, Resolveu o problema técnico da selecção de vários alvos para rastrear e reconhecer alvos num ambiente de ruído de fundo.
4, o sistema descobriu que o UAV tinha um alcance eficaz de perto e longe, com uma distância de monitoramento de 5.000 metros.
5, Direcção de detecção de precisão≤3°.
6, com capacidades de rastreamento de UAV e operador para se adequar a uma variedade de ambientes de aplicação.
7, Suporta modos de operação autônomos e em rede (posicionamento de intersecção), proporcionando excelente escalabilidade.
8, Suporta o reconhecimento de drones em lista preta e branca, distinguindo entre amigo e inimigo para ataques de precisão.
| Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Pitch 1D Active Phased Array + Azimutal Mechanical Scanning |
| Faixa de frequência de funcionamento |
Banda Ku |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: 0°-45° |
| Velocidade da antena |
60°/s |
|
Faixa de detecção
(Pd=0).8,Pfa=10-6)
|
5 km ((σ=0,01m2) |
| Distância cega |
≤ 200 m |
| Resolução |
Resolução de alcance:10m |
| Resolução Azimuth:2.5° |
| Resolução de passo:7° |
| Precisão |
Precisão de alcance ≤ 4 m |
| Precisão do azimo ≤ 0,5° |
| Precisão de inclinação ≤ 0,5° |
| Precisão de velocidade≤1m/s |
| Velocidade radial alvo |
0.8m/s-40m/s |
| Capacidade de localização de alvos |
≥ 100 lotes |
| Transmissão de potência |
160 W |
| Tamanho do equipamento frontal |
Unidade principal:590mm*475mm*126mm |
| Peso |
27 kg ((Unidade principal) |
| Nome do parâmetro |
Valor do parâmetro |
| Faixa de frequência de detecção |
30 MHz-6000 MHz |
| Banda de Foco: 0.4,0.9,1.4,2.4,5.2,50,8 GHz |
| Método de detecção |
Detecção automática por rádio passivo, recepção de sinal passivo |
| Distância de detecção |
3km ((Range varia de acordo com o modelo, UAV transmitir potência > 0,1W) |
| Faixa de detecção |
Detecção omnidireccional |
| Número de detecções de alvos |
Detecção simultânea de mais de 20 UAVs |
| Posicionamento simultâneo de mais de 6 UAV |
| Precisão |
Precisão de detecção de direcção≤1,5° |
| Precisão de posicionamento≤10m |
| Taxa de êxito da detecção |
≥ 98% |
| Tempo de resposta à detecção |
≤ 3 s |
| Tamanho |
215 mm*280 mm |
| Peso |
≤ 3 kg |
| Protecção de entrada |
IP67 |
| Utilização |
4 ou mais dispositivos estão ligados à rede para utilização |
