LT-P08 Radar digital de vários feixes + LT-A2 TARGET INTELIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (facultativo)
Introdução ao produto:

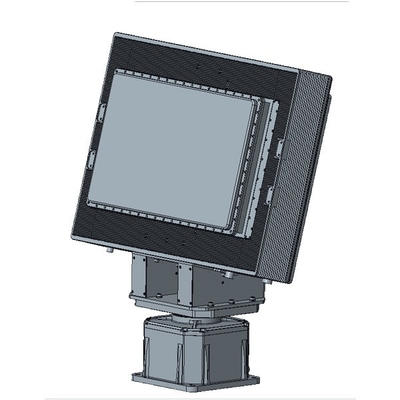

O radar de três coordenadas bidimensionais de matriz de fases LT-P08 é um dispositivo de vigilância e reconhecimento de baixa altitude que opera na banda X e é capaz de detectar baixas,Alvos pequenos e lentos num raio de 25 km.Este radar utiliza o sistema Active Phased Array (AESA).enquanto a varredura mecânica é usada na dimensão do azimute para alcançar uma cobertura de azimute de 360 °Toda a máquina é de design modular e em estado sólido para garantir a fiabilidade do equipamento.

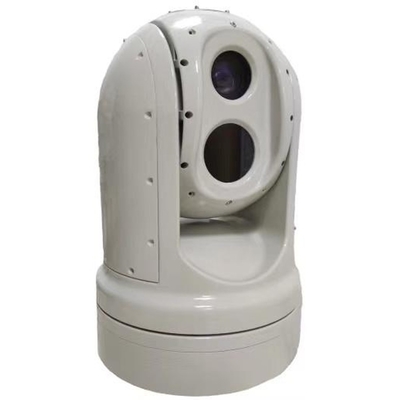

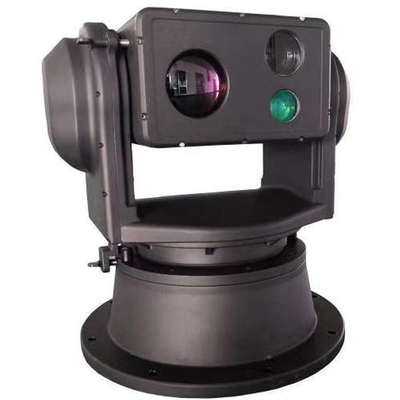

O LT-A2 tem a flexibilidade e a capacidade de manobra para atingir alvos a baixa altitude (UAVs, balões químicos, aves biônicas) em posições ilimitadas.rastreamento de bloqueio, detecção e alerta. Integrado com imagem térmica infravermelha não arrefecida, câmara de luz visível, medidor de alcance a laser e módulo de algoritmo inteligente,Pode realizar um trabalho de monitorização contínua sem tripulação dia e noiteAo mesmo tempo, adota a tecnologia de visão noturna de imagem térmica infravermelha, que tem boa ocultação, forte capacidade de penetrar a neblina e não é limitada por fontes de luz.Pode adaptar-se perfeitamente aos equipamentos terminais de bordo, tais como sistemas de radar ligados, sistemas de detecção de rádio e sistemas de interferência de frequência total.
Características do produto:
1, forte resistência à desordem anti-ambiental.
2, com dispositivo de ajuste de passo, pode ajustar o ângulo da antena, que é aplicável a uma variedade de diferentes condições geográficas.
3, Resolve o problema técnico de selecção de vários alvos para rastreamento e reconhecimento de alvos no ambiente de ruído de fundo.
4O software de controlo do dispositivo front-end pode ser atualizado online através da rede, facilitando muito a futura manutenção.
5, função de posicionamento 3D, capaz de ampliar e clicar para o centro ao selecionar caixas, facilitando o funcionamento do dispositivo.
6, Realimentação do volante O autoteste PTZ pode ser devolvido à posição zero definida pelo utilizador ou à posição de falha de alimentação, suporte à função de reinicialização remota.
7, A plataforma giratória universal de velocidade variável permite monitorizar o ângulo cego em todas as direcções e posicionar com alta precisão.
8, Profissional design da concha, bonita, leve, resistente, resistente a altas temperaturas, resistente à corrosão, à água e à chuva ácida.
9, equipado com bloqueio de marcha, o veículo pode ser bloqueado durante o movimento rápido; ao mesmo tempo, pode ser equipado com uma base de montagem de flange estável e absorvente de choques,que reduz eficientemente as vibrações e protege a estabilidade do equipamento.
10, Equipado com módulo de ligação automática inteligente, módulo de rastreamento automático, módulo de detecção automática e capaz de fornecer feedback sobre informações sobre alvos no ar.
| - Não.Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Sistema de formação de feixe digital |
| Faixa de frequência de funcionamento |
Banda X |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: ± 30° |
| Distância de detecção ((Pd=0).8,Pfa=10-6) |
UAV:7km ((σ=0,01m2) |
| Pessoas: 12km (σ=0,7m2) |
| Distância cega |
240m |
| Resolução |
Resolução de alcance≤10m |
| Resolução azimutal≤3° |
| Resolução de pitch≤6° |
| Precisão |
Precisão de alcance≤10m |
| Precisão do azimo ≤ 0,5° |
| Precisão de inclinação≤0,6° |
| Precisão de velocidade ≤ 0,5 m/s |
| Velocidade radial alvo |
0.8m/s-40m/s |
| Capacidade de localização de alvos |
≥ 100 lotes |
| Transmissão de potência |
≤ 300 W |
| Tamanho do equipamento |
685 mm*410 mm*146 mm ((Tamanho da unidade principal) |
| Peso |
30 kg ((Peso da unidade principal) |
| Nome do parâmetro |
Valor do parâmetro |
| Resolução da luz visível |
2MP / 4MP / 8MP Opcional |
| Comprimento focal da lente visível |
300 mm |
| Resolução infravermelha |
384X256/640X512 Opcional |
| Comprimento focal da lente infravermelha |
30-150 mm; Zoom óptico 5x |
| Medição da distância a laser |
Comprimento de onda 1570 nm |
| Potência: 2 km (UAV de 0,3 m) |
| Frequência de operação:1 Hz |
| Estabilização de imagem óptica |
Giroscópio opcional de fibra óptica de alta precisão para manter uma imagem estável e trabalhar enquanto o veículo está em movimento |
| Precisão de posicionamento da plataforma giratória |
± 0.05 |
| Precisão de rastreamento do tocadiscos |
1mrad |
| Faixa de ângulo do giratório |
A posição horizontal 0-360° com rotação contínua infinita; |
| Inclinação ± 90° |
| Velocidade de movimento do tocadiscos |
Máximo horizontal 100°/S |
| Inclinação máxima 80°/S |
| Toda a máquina se adapta ao ambiente |
-40°C-+60°C, Cumprir padrões tais como impacto de vibração, compatibilidade com a bateria, molde de pulverização de sal, IP67 na cabine/IP66 para toda a máquina, etc |
| Consumo total de energia |
300 W |
| Fornecimento de energia |
DC48V, Equipado com uma fonte de alimentação estabilizada e à prova d'água de entrada larga AC220 ± 20% V |
| Interface externa |
1 × 10Base-T/100Base TX, interface RJ45, interface de alimentação, porta serial de controlo, etc. |
| Peso |
35 kg |
| Tamanho |
420 mm × 280 mm × 385 mm
(Configurações diferentes estão sujeitas às condições reais) |
