LT-P08 Radar digital de vários feixes + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (facultativo)
Introdução ao produto:

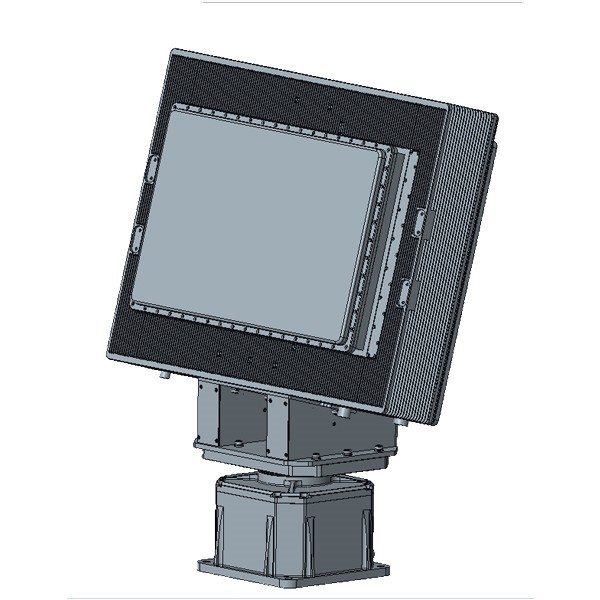

O radar de três coordenadas bidimensionais de matriz de fases LT-P08 é um dispositivo de vigilância e reconhecimento de baixa altitude que opera na banda X e é capaz de detectar baixas,Alvos pequenos e lentos num raio de 25 km.Este radar utiliza o sistema Active Phased Array (AESA).enquanto a varredura mecânica é usada na dimensão do azimute para alcançar uma cobertura de azimute de 360 °Toda a máquina é de design modular e em estado sólido para garantir a fiabilidade do equipamento.

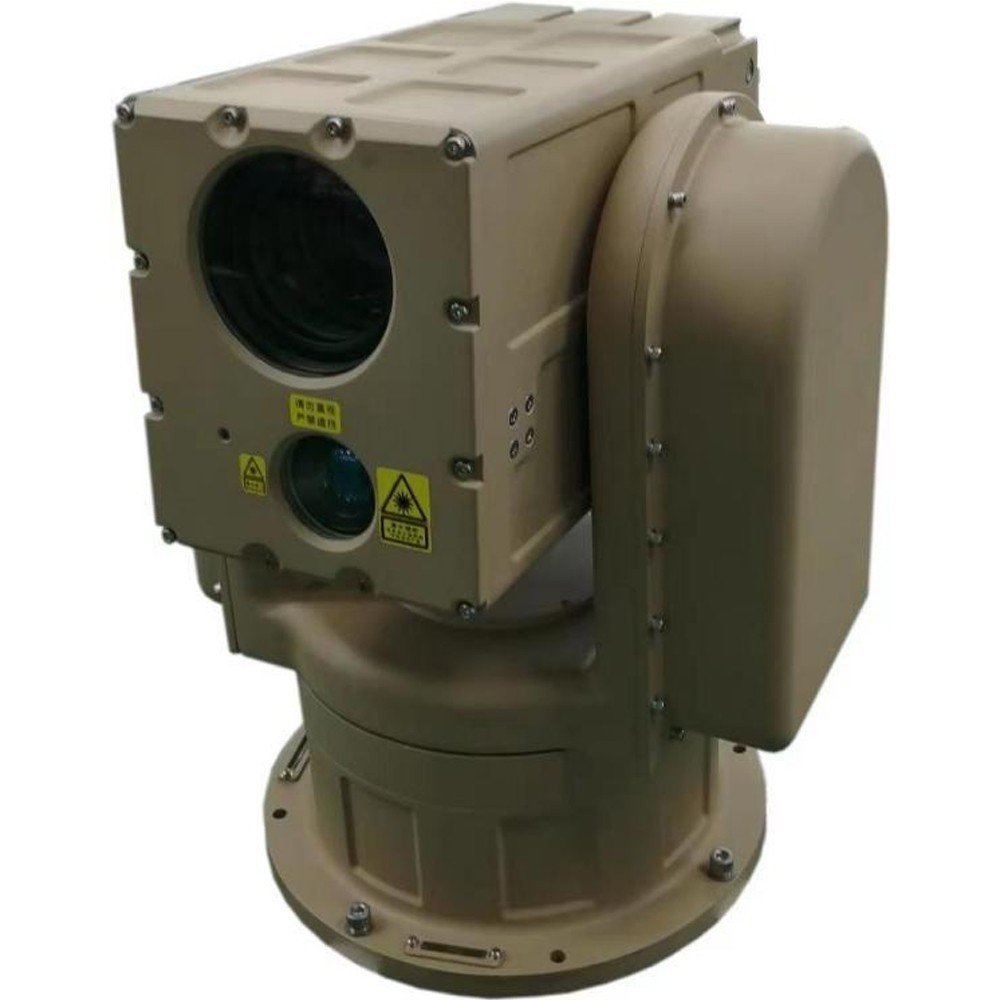

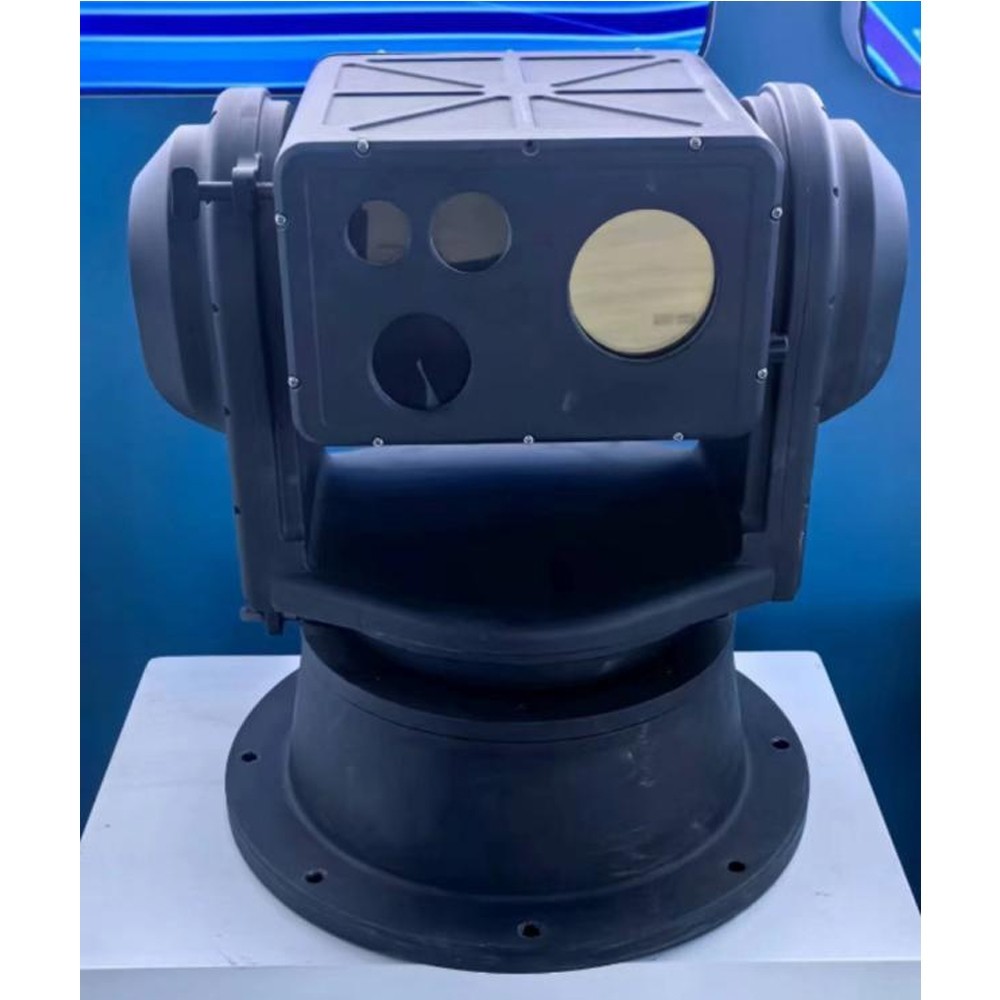

O LT-B3 tem a flexibilidade e a capacidade de manobra para atingir alvos a baixa altitude (UAVs, balões químicos, pássaros biônicos) em posições ilimitadas.rastreamento de bloqueio, detecção e alerta. Integrado com imagem térmica infravermelha não arrefecida, câmara de luz visível, medidor de alcance a laser e módulo de algoritmo inteligente,Pode realizar um trabalho de monitorização contínua sem tripulação dia e noiteAo mesmo tempo, adota a tecnologia de visão noturna de imagem térmica infravermelha, que tem boa ocultação, forte capacidade de penetrar a neblina e não é limitada por fontes de luz.Pode adaptar-se perfeitamente aos equipamentos terminais de bordo, tais como sistemas de radar ligados, sistemas de detecção de rádio e sistemas de interferência de frequência total.
Características do produto:
1, forte resistência à desordem anti-ambiental.
2, com dispositivo de ajuste de passo, pode ajustar o ângulo da antena, que é aplicável a uma variedade de diferentes condições geográficas.
3, Resolve o problema técnico de selecção de vários alvos para rastreamento e reconhecimento de alvos no ambiente de ruído de fundo.
4, tecnologia de foco automático de reconhecimento inteligente de várias posições, pode ser obtida através de uma variedade de métodos de foco e métodos de acionamento para alcançar foco rápido.
5O software de controlo do dispositivo front-end pode ser atualizado online através da rede, facilitando muito a futura manutenção.
6, função de posicionamento 3D, capaz de ampliar e clicar para o centro ao selecionar caixas, facilitando o funcionamento do dispositivo.
7, Realimentação do volante O autoteste PTZ pode ser devolvido à posição zero definida pelo utilizador ou à posição de falha de alimentação, suporte à função de reinicialização remota.
8, A plataforma giratória universal de velocidade variável permite monitorizar o ângulo cego em todas as direcções e posicionar com alta precisão.
9, Profissional design da concha, bonita, leve, resistente, resistente a altas temperaturas, resistente à corrosão, à água e à chuva ácida.
10, equipado com bloqueio de marcha, o veículo pode ser bloqueado durante o movimento rápido; ao mesmo tempo, pode ser equipado com uma base de montagem de flange estável e absorvente de choques,que reduz eficientemente as vibrações e protege a estabilidade do equipamento.
11, Equipado com módulo de ligação automática inteligente, módulo de rastreamento automático, módulo de detecção automática e capaz de fornecer feedback sobre informações sobre alvos no ar.
| - Não.Nome do parâmetro |
Valor do parâmetro |
| Sistema de radar |
Sistema de formação de feixe digital |
| Faixa de frequência de funcionamento |
Banda X |
| Faixa de varredura |
Azimote: 0°-360° |
| Inclinação: ± 30° |
| Distância de detecção ((Pd=0).8,Pfa=10-6) |
UAV:7km ((σ=0,01m2) |
| Pessoas: 12km (σ=0,7m2) |
| Distância cega |
240m |
| Resolução |
Resolução de alcance≤10m |
| Resolução azimutal≤3° |
| Resolução de pitch≤6° |
| Precisão |
Precisão de alcance≤10m |
| Precisão do azimo ≤ 0,5° |
| Precisão de inclinação≤0,6° |
| Precisão de velocidade ≤ 0,5 m/s |
| Velocidade radial alvo |
0.8m/s-40m/s |
| Capacidade de localização de alvos |
≥ 100 lotes |
| Transmissão de potência |
≤ 300 W |
| Tamanho do equipamento |
685 mm*410 mm*146 mm ((Tamanho da unidade principal) |
| Peso |
30 kg ((Peso da unidade principal) |
| Nome do parâmetro |
Valor do parâmetro |
| Resolução da luz visível |
2MP / 4MP / 8MP Opcional |
| Comprimento focal da lente visível |
500 mm |
| Resolução infravermelha |
384X256/640X512 /1280X1024 Opcional |
| Comprimento focal da lente infravermelha |
30-180 mm; Zoom óptico 6x |
| Medição da distância a laser |
Comprimento de onda 1570 nm |
| Potência: 3 km (UAV de 0,3 m) |
| Frequência de operação:1 Hz |
| Estabilização de imagem óptica |
Giroscópio opcional de fibra óptica de alta precisão para manter uma imagem estável e trabalhar enquanto o veículo está em movimento |
| Precisão de posicionamento da plataforma giratória |
± 0.01 |
| Precisão de rastreamento do tocadiscos |
1mrad |
| Faixa de ângulo do giratório |
A posição horizontal 0-360° com rotação contínua infinita; |
| Tonel ± 90 |
| Velocidade de movimento do tocadiscos |
Máximo horizontal 100°/S |
| Inclinação máxima 80°/S |
| Toda a máquina se adapta ao ambiente |
-40°C-+60°C, Cumprir padrões tais como impacto de vibração, compatibilidade com a bateria, molde de pulverização de sal, IP67 na cabine/IP66 para toda a máquina, etc |
| Consumo total de energia |
300 W |
| Fornecimento de energia |
DC48V, Equipado com uma fonte de alimentação estabilizada e à prova d'água de entrada larga AC220 ± 20% V |
| Interface externa |
1 × 10Base-T/100Base TX, interface RJ45, interface de alimentação, porta serial de controlo, etc. |
| Peso |
45 kg |
| Tamanho |
420 mm × 280 mm × 385 mm
(Configurações diferentes estão sujeitas às condições reais) |
